Filtreleme sisteminin hidrolik devredeki önemi nedir?
Hidrolik hortumların borulara göre avantajı nedir?
Çek valfin çalışma mantığını açıklayınız.
Sembol üzerindeki eğik bir ok çizgisi neyi ifade eder?
Yağın sıcaklık değişimi karşısındaki viskozite kararlılığını gösteren değer nedir?
Laminer akış ile türbülanslı akış arasındaki temel fark nedir?
Pascal Prensibi'ni kısaca açıklayınız.

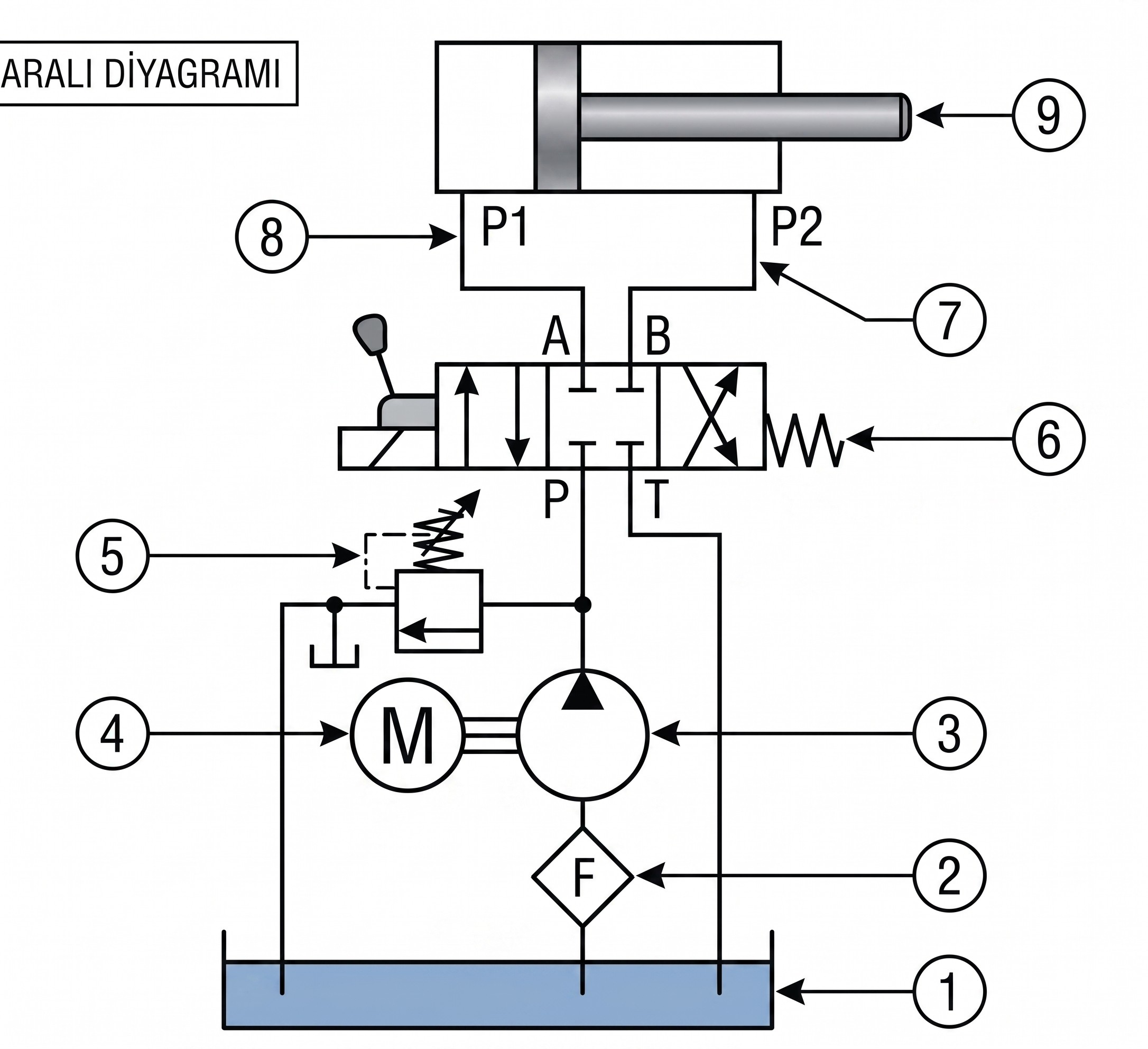

Aşağıda resimde numaralandırılmış alanlarda bulunan elemanların isimlerini sırası ile yazınız.
Bir hidrolik asansörün motoru 1500 kgf.m/sn güç üretmektedir. Bu motorun ürettiği gücü Beygir Gücü (HP) cinsinden hesaplayınız. (Not: 1 HP = 75 kgf.m/sn)
Debisi Q = 40 L/dk olan bir hidrolik pompa, P = 150 bar basınç üretmektedir. Sistemin mekanik verimi %90 (0.90) olduğuna göre, bu pompanın ihtiyaç duyduğu gücü kW cinsinden hesaplayınız. (Formül: N = (P x Q x η) / 600)
Ağırlığı 450 kg olan bir hidrolik silindir bloğunu 10 metre yüksekliğe 30 saniyede çıkaran bir vinç düzeneğinin yaptığı işi (kgf.m) ve harcadığı gücü (kgf.m/sn) hesaplayınız.
Bir hidrolik sistemde 10 kg/cm²lik giriş basıncının (P1), çıkışta 50 kg/cm²lik bir basınca (P2) yükseltilmesi istenmektedir. Birinci pistonun alanı A1 = 100 cm² olduğuna göre, istenen bu basınç artışını sağlamak için kullanılması gereken ikinci pistonun kesit alanı (A2) kaç cm² olmalıdır?
Bir iş makinesinde kullanılan basınç yükselticide, birinci pistonun kesit alanı A1 = 120 cm² ve uygulanan giriş basıncı P1 = 15 kg/cm²’dir. İkinci pistonun kesit alanı A2 = 30 cm² olduğuna göre, sistemin çıkış hattında oluşan P2 basıncını formül kullanarak hesaplayınız ve işlem basamaklarını gösteriniz.
Basit bir hidrolik sistemde küçük pistona F1 = 100 N kuvvet uygulanarak piston S1 = 40 cm aşağı itilmektedir. Bu işlem sonucunda büyük piston S2 = 4 cm yukarı hareket ettiğine göre, büyük pistonda elde edilen çıkış kuvvetini (F2) kuvvet ve mesafe arasındaki eşitlik formülüne (F1*S1 = F2*S2) göre hesaplayınız.
Bir hidrolik preste küçük pistonun yüzey alanı A1 = 5 cm², büyük pistonun yüzey alanı A2 = 125 cm²’dir. Büyük pistonun üzerindeki bir yükü 2 cm yukarı kaldırabilmek (S2 = 2 cm) için, küçük pistonun aşağıya doğru kaç cm (S1) hareket ettirilmesi gerektiğini hacimsel eşitlik formülünü kullanarak hesaplayınız.
Bir hidrolik devrede küçük pistonun çapı 2 cm, büyük pistonun çapı ise 10 cm’dir. Küçük pistona uygulanan 40 kg’lık bir giriş kuvveti, Pascal prensibine göre büyük pistonda kaç kg’lık bir çıkış kuvvetine dönüşür? (π = 3 alınız)
Bir iş makinesinde 5000 kg’lık bir karşı direncin (yükün) hareket ettirilmesi istenmektedir. Pompanın maksimum çıkış basıncı 100 kg/cm² olduğuna göre, bu yükü hareket ettirebilmek için seçilmesi gereken silindirin minimum yüzey alanı kaç cm² olmalıdır?
Çalışma basıncı 120 bar olan bir hidrolik sistemde, yüzey alanı 60 cm² olan bir iş elemanı (silindir) ile en fazla kaç kg ağırlığında bir yük kaldırılabilir? Pascal kanununa göre işlem basamaklarını gösteriniz.
Piston çapı (d) 8 cm olan bir hidrolik silindirin, üzerine etki eden 4000 kg’lık yükü kaldırabilmesi için sistemde oluşması gereken basıncı kg/cm² (Bar) cinsinden hesaplayınız. (π = 3 alınız)
Debisi Q = 30 litre/dakika olan bir hidrolik pompa, yüzey alanı A = 50 cm² olan bir silindire yağ basmaktadır. Silindir milinin ilerleme hızını (V) cm/sn cinsinden hesaplayınız. (Not: 1 Litre = 1000 cm³)
Bir araç kaldırma liftinde, küçük pistonun yüzey alanı A1 = 10 cm², büyük pistonun yüzey alanı A2 = 200 cm²’dir. Büyük piston üzerindeki 15000 N ağırlığındaki bir aracı dengede tutabilmek için küçük pistona uygulanması gereken F1 kuvvetini Pascal formülünü kullanarak hesaplayınız ve işlem basamaklarını gösteriniz.
Şekildeki temel hidrolik devre şemasında, mekanik enerjiyi hidrolik enerjiye dönüştürerek akışkanı sisteme basan ve ilk "?" ile gösterilen ana devre elemanı hangisidir?
Aşağıdaki teknik şemada, küçük bir piston (A1) üzerine uygulanan küçük bir F1 kuvvetinin, bağlı oldukları hidrolik akışkan aracılığıyla büyük piston (A2) üzerinde nasıl büyük bir F2 kaldırma kuvvetine dönüştüğü gösterilmektedir. Hidrolik sistemlerin temelini oluşturan bu fiziksel ilkeye ne ad verilir?
